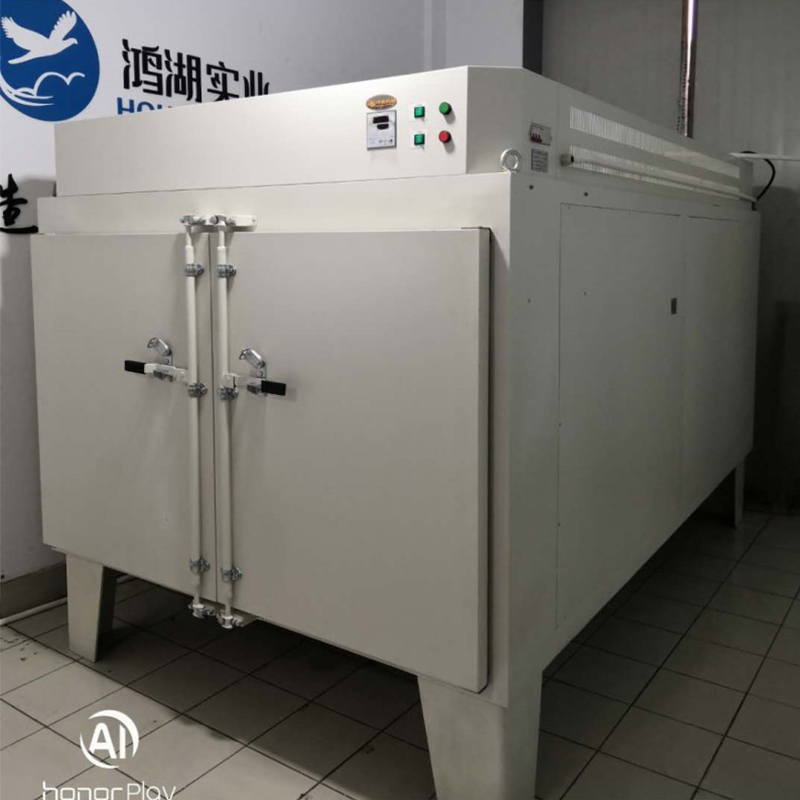

| Nombre del producto | Horno de película de vidrio personalizable que cambia de color |
| Modelo de producto | LH-5100-150A |
| Especificaciones clave | Dimensiones de la cámara interior: 1700 mm (ancho) × 3000 mm (profundidad) × 1000 mm (alto) |
| Sistema de control de temperatura | Dimensiones externas: Personalizables según los requisitos |
| Elemento calefactor | Volumen: 5,1 m³ |
| Sensor de temperatura | Rango de temperatura: RT 20 a 120°C |
| Material de la cámara interior | Temperatura de funcionamiento continua: 90°C |
| Estructura del gabinete | Estabilidad de temperatura: ±1℃ |
| Carcasa exterior | Uniformidad de temperatura: ±5℃ |
| Protección de seguridad | Rango de tiempo de temperatura: 1-999 min |
| Periodo de garantía | Estantes: 6 capas |
| Configuración estándar | Método de instalación del estante: Tipo de extracción del riel guía |
| Accesorios opcionales | Fuente de alimentación: AC380V, 30KW, 50HZ" |
Manual de usuario del horno de película de vidrio con cambio de color
I. Ámbito de aplicación
Este equipo es adecuado para secar y realizar diversas pruebas de adaptación a temperatura constante en diversos productos o materiales, incluidos aparatos eléctricos, instrumentos, medidores, componentes, electrónica, equipos eléctricos, piezas de automóviles, componentes aeroespaciales, equipos de comunicaciones, plásticos, maquinaria, productos químicos, alimentos, productos químicos y herramientas de hardware en condiciones ambientales de temperatura constante.
Parámetros técnicos clave
Rango de temperatura: RT 20 a 120°C
Temperatura de funcionamiento continuo: 90℃
Estabilidad de temperatura: ±1℃
Uniformidad de temperatura: ±5℃
Rango de temporizador: 1–999 minutos
Estantes: 6 unidades (paneles alveolares de aluminio, construcción sin costuras)
Potencia nominal: 9000W
Fuente de alimentación: 380V/50Hz
III. Características estructurales del producto
El gabinete utiliza una placa de acero laminada en frío de alta calidad con recubrimiento de polvo electrostático. El revestimiento es duro, duradero y ofrece una resistencia excepcional a la oxidación.
La cámara de trabajo está construida con una placa de acero inoxidable de primera calidad, con esquinas redondeadas para un acabado suave y aerodinámico que facilita una limpieza sin esfuerzo.
El espacio entre el gabinete y la cámara de trabajo está lleno de material aislante de lana de vidrio ultrafina, lo que proporciona una excelente retención térmica. Esto garantiza eficazmente temperaturas internas estables y precisas al tiempo que minimiza el impacto en el medio ambiente circundante.
Un canal racional de circulación de aire caliente está integrado dentro de la cámara, lo que promueve una distribución uniforme de la temperatura y un calentamiento acelerado. Un conducto de escape facilita la ventilación controlada del aire desde la cámara. Si el aire descargado transporta olores o sustancias tóxicas, el conducto se puede conectar fácilmente a tuberías externas para una ventilación dirigida a una ubicación designada.
La regulación de temperatura emplea tecnología digital inteligente basada en microprocesadores, que incluye autoajuste PID industrial y una pantalla LED dual de cuatro dígitos. Esto garantiza una alta precisión de control, una resistencia a interferencias excepcional y un funcionamiento fácil de usar (consulte el manual del controlador para obtener más detalles).
IV. Instalación y puesta en servicio
1. Durante el transporte, evite aplicar fuerza a las superficies de vidrio y evite impactos en el cuerpo de la cámara.
2. Después de colocar la unidad en el piso, asegúrese de que esté nivelada. Ajuste la base si la superficie es irregular.
3. No opere el instrumento bajo la luz solar directa ni en ambientes húmedos y de alta temperatura.
4. Coloque la unidad lejos de fuentes de interferencia electromagnética y asegúrese de que el cable de tierra del equipo esté conectado a tierra de manera efectiva.
5. Durante el funcionamiento normal, coloque los elementos dentro de la cámara de manera que no obstruyan el flujo de aire, garantizando una distribución uniforme de la temperatura.
6. La fuente de alimentación es CA 380V 50Hz. Se debe utilizar un enchufe de cuatro pines con una potencia nominal de 25 A o más y una conexión a tierra confiable. No utilice un enchufe de tres pines sin modificaciones. La fuente de alimentación es AC 380V 50Hz y requiere una toma de corriente trifásica con una conexión a tierra confiable.
7. No coloque el cable de alimentación cerca de la parte trasera de la unidad ni permita que el instrumento u otros objetos presionen el cable de alimentación para evitar daños.
V. Instrucciones de funcionamiento del producto
1. Abra la puerta de la cámara y coloque los artículos a procesar en los estantes internos (evite el hacinamiento para permitir una circulación de aire adecuada dentro de la cámara). Cierra la puerta.
2. Conecte la fuente de alimentación insertando el enchufe en una toma de 380 V. Coloque el interruptor de encendido en el lado derecho del panel de control en la posición ‘ON’. La pantalla digital se iluminará, indicando que el equipo está operativo.
3. Ajuste la temperatura deseada de la cámara utilizando el controlador de temperatura en el panel de control.
4. El instrumento comienza a funcionar, alcanzando gradualmente la temperatura establecida. Una vez completada la duración de secado requerida, el proceso concluye.
5. Apague la fuente de alimentación. Deje que la temperatura de la cámara se acerque a las condiciones ambientales antes de abrir la puerta y retirar los artículos.
【!】Precaución: Tenga cuidado al abrir la puerta para recuperar objetos, ya que el calor residual puede provocar quemaduras. No se deben colocar materiales inflamables o explosivos dentro del horno de secado.
Notas especiales
⑴ Los productos se someten a pruebas rigurosas antes de su envío. La calibración generalmente es innecesaria. Sin embargo, si se utiliza en entornos hostiles o a temperaturas que exceden el rango recomendado, pueden surgir discrepancias entre la temperatura mostrada y la temperatura real de la cámara. Si las desviaciones exceden las especificaciones técnicas, consulte las instrucciones de funcionamiento del controlador de temperatura para conocer los ajustes necesarios.
⑵ Durante el funcionamiento normal, si la puerta de la cámara permanece abierta durante un período prolongado, pueden producirse fluctuaciones temporales de temperatura al cerrar la puerta. Este es un fenómeno normal.
◆ Funciones del panel
Definiciones de luces indicadoras
1. ‘Luz indicadora RUN/AT’: se ilumina durante el funcionamiento y se apaga al finalizar; parpadea durante el autoajuste.
2. ‘OUT’ Indicador: Se ilumina cuando la salida de calefacción está activa; se apaga en caso contrario.
3. ‘Indicador ALM’: Se ilumina durante la alarma de sobretemperatura; se apaga en caso contrario.
VI. Métodos de operación y uso
1. Al encender el controlador, la fila de visualización superior muestra ‘InP’ y la fila inferior muestra el valor de rango ‘’ durante aproximadamente 3 segundos antes de ingresar al modo de visualización normal.
2. Referencia y ajuste de temperatura y duración de temperatura constante
Presione la tecla ‘Establecer’ para ingresar al modo de ajuste de temperatura. La fila inferior de la pantalla muestra el mensaje ‘SP’, mientras que la fila superior muestra el punto de ajuste de temperatura (con el dígito de las unidades parpadeando inicialmente). Ajuste el punto de ajuste deseado utilizando las teclas de desplazamiento, incremento y decremento. Presione el botón ‘Establecer’ nuevamente para ingresar al modo de configuración de tiempo de temperatura constante. La fila inferior de la pantalla muestra el mensaje “St”, mientras que la fila superior muestra el valor de ajuste del tiempo de temperatura constante (con el dígito de las unidades parpadeando primero). Utilice los botones de cambio, incremento y decremento para ajustar al valor de configuración deseado. Presione el botón ‘Establecer’ una vez más para salir de este modo de configuración; los valores modificados se guardan automáticamente.
Cuando el tiempo de temperatura constante se establece en ‘0’, esto indica que no hay ninguna función temporizada activa. El controlador funciona de forma continua y la fila inferior de la pantalla muestra el punto de ajuste de temperatura. Cuando el tiempo establecido no es ‘0’, la fila inferior de la ventana de visualización muestra el tiempo transcurrido con el último decimal iluminado. Una vez que la temperatura medida alcanza el punto de ajuste, el temporizador comienza la cuenta regresiva. El punto decimal iluminado parpadea. Una vez finalizado el tiempo, la operación cesa, aparece la fila inferior “Fin” y suena el timbre durante 30 segundos. Una vez finalizada la operación, al presionar y mantener presionada la tecla ‘Disminuir/Reiniciar’ durante 3 segundos se reiniciará el ciclo.
3. Durante una alarma de sobretemperatura, el timbre suena continuamente y el indicador de alarma ‘ALM’ se ilumina. Si se produce una alarma de sobretemperatura debido a una alteración del punto de ajuste de temperatura, el indicador ‘ALM’ se ilumina pero el timbre no suena.
4. Al presionar cualquier tecla se silenciará el timbre cuando suene.
5. Tecla ‘Shift’: al presionar esta tecla en el modo de punto de ajuste se cambia el valor del punto de ajuste para la modificación intermitente.
6. Tecla ‘Disminuir’: presione brevemente en el modo de configuración para disminuir el valor; mantenga presionado para una disminución continua.
7. Tecla ‘Aumentar’: presione brevemente en el modo de configuración para incrementar el valor; mantenga presionado para un incremento continuo.
8. Si no se presiona ninguna tecla dentro de un minuto durante el modo de configuración, el controlador vuelve automáticamente a la visualización normal.
9. Si la fila superior de la pantalla del controlador muestra ‘----’, esto indica una falla en el sensor de temperatura o en el propio controlador. Inspeccione minuciosamente el sensor de temperatura y su cableado.
Autoajuste del sistema
El autoajuste del sistema se puede realizar cuando el rendimiento del control de temperatura no es satisfactorio. Puede producirse un exceso significativo de temperatura durante el autoajuste; los usuarios deben considerar plenamente este factor antes de iniciar el proceso.
Para iniciar el autoajuste del sistema desde el modo sin punto de ajuste, mantenga presionada la tecla ‘Shift/Self-Tune’ durante 6 segundos. El indicador ‘RUN/AT’ parpadeará. Una vez finalizado, el indicador dejará de parpadear y el controlador obtendrá un conjunto optimizado de parámetros PID del sistema, que se guardan automáticamente. Durante el autoajuste, mantener presionada la tecla ‘Shift/Self-Tune’ durante 6 segundos finalizará el procedimiento.
Si se produce una alarma de sobretemperatura durante el autoajuste, el indicador de alarma ‘ALM’ permanecerá apagado y el timbre no sonará; sin embargo, el relé de alarma de calefacción se desconectará automáticamente. La tecla ‘Set’ está inactiva durante el autoajuste. Independientemente de si se establece un período de temperatura constante, la fila inferior de la pantalla del controlador siempre mostrará el punto de ajuste de temperatura.
Consultoría y Ajuste de Parámetros Internos de Temperatura
Mantenga presionada la tecla Establecer durante aproximadamente 3 segundos. La fila inferior de la pantalla del controlador mostrará el mensaje de contraseña ‘Lc’, mientras que la fila superior mostrará el valor de la contraseña. Utilice las teclas Aumentar, Disminuir y Shift para modificar la contraseña al valor deseado. Presione la tecla Establecer nuevamente. Si la contraseña es incorrecta, el controlador vuelve automáticamente al modo de visualización normal. Si la contraseña es correcta, ingresa al estado de configuración del parámetro de temperatura interno. Al presionar nuevamente la tecla Establecer se permite la modificación secuencial de cada parámetro. Mantenga presionada la tecla Establecer durante 3 segundos para salir de este estado; los valores de los parámetros se guardan automáticamente.
| Parámetros internos Tabla-1 | |||
| Indicación de parámetros | Nombre del parámetro | Descripción de la función de parámetros | (Rango) Configuración de fábrica |
| Lc- | Contraseña | Cuando ‘Lc=3’, los valores de los parámetros se pueden ver y modificar. | 0 |
| AL- | Alarma de desviación de sobretemperatura | ‘Cuando la temperatura medida excede el punto de ajuste más AL, el indicador de alarma se ilumina, suena el timbre (consulte Método de operación y uso 3) y la salida de calefacción se desconecta’ | (0,0 a 100,0°C) 20.0 |
| T- | Ciclo de control | Ciclo de control de calefacción. | (1 a 60 segundos) Nota 1 |
| P- | Banda proporcional | Ajuste de acción proporcional al tiempo. | (1,0 al valor de escala completa) 35,0 |
| Yo- | Tiempo integral | Ajuste integral de acciones. | (1 a 1000 segundos) 200 |
| D- | Tiempo derivado | Ajuste de la acción derivada. | (0 a 1000 segundos) 200 |
| Pb- | Ajuste cero | Corrige errores derivados de la medición del sensor (baja temperatura). Pb = Valor de temperatura real - Valor de medición del instrumento | (-12,0 a 12,0°C) 0.0 |
| PK- | Ajustadores a gran escala | Corrige errores derivados de la medición del sensor (alta temperatura). PK = 1000 × (Valor de temperatura real - Valor de medición del instrumento) / Valor de medición del instrumento | (-999~999)0 |
| Nota 1: Para los controladores del modelo PCD-2xx2 (salida de relé), el valor establecido de fábrica para el ciclo de control de calefacción es de 20 segundos; para otros modelos, es de 5 segundos. | |||
| Parámetros internos Tabla-2 | |||
| Parámetros internos Tabla-2 | Nombre del parámetro | Descripción de la función de parámetros | (Rango) Configuración de fábrica |
| Lc- | Contraseña | Cuando ‘Lc=9’, los valores de los parámetros se pueden ver y modificar. | 0 |
| Co- | Desviación de apagado de salida de calefacción | Cuando el valor de temperatura medido ≥ valor de temperatura establecido Co, La salida de calefacción está apagada. | (0,0~50,0℃)5,0 |
| Hn- | Modo de sincronización del termostato | 0: Temporizador de minutos; 1: Temporizador de horas | (0~1)0 |
| OP- | Función de control de puerta | 0: Deshabilitar la función de detección de apertura de puertas; 1: Habilite la función de detección de apertura de puertas. Nota 2 | (0~1)1 |
| RH- | Valor del rango | Valor máximo para la temperatura establecida. | (0~400,0℃) 300.0 |
VII. Precauciones
1. No se deben colocar sustancias químicas inflamables y volátiles dentro del gabinete.
2. Si se producen anomalías, olores o humo durante el funcionamiento, apague inmediatamente la fuente de alimentación. Los usuarios no deben intentar realizar reparaciones por sí mismos; comuníquese con el departamento de reparaciones de nuestra empresa para que personal calificado lo inspeccione y realice el mantenimiento. (Las unidades nuevas pueden emitir olores y un mínimo de humo durante el arranque inicial; esto es normal. Observar durante uno o dos ciclos. Si persiste, póngase en contacto con nuestro centro de atención al cliente para obtener asesoramiento).
3. Limpie periódicamente las paredes internas de la cámara y las superficies del equipo para mantener la limpieza y mejorar la transparencia del vidrio. No utilice soluciones ácidas, alcalinas u otras soluciones corrosivas para limpiar superficies externas.
4. Cuando el equipo no se utilice durante períodos prolongados, desconecte el cable de alimentación para evitar posibles peligros. Además, opere periódicamente (normalmente trimestralmente) la unidad en condiciones normales durante 2 a 3 días para expulsar la humedad de los componentes eléctricos y evitar daños a los dispositivos relacionados.
VIII. Reparación de fallas
| Síntomas | Principios | Procedimiento |
| 1. Sin fuente de alimentación | 1. El enchufe carece de fuente de alimentación | 1. Reemplace el enchufe |
| 2. El enchufe no está correctamente insertado o el cable está roto | 2. Conecte el conector o vuelva a conectar el cableado | |
| 3. Circuito abierto de fusibles | 3. Reemplace el fusible | |
| 4. El interruptor de encendido no está activado | 4. Encienda la fuente de alimentación | |
| 2. La temperatura de la cámara no aumenta | 1. Establecer temperatura demasiado baja | 1. Ajustar la temperatura establecida |
| 2. Calentador eléctrico defectuoso | 2. Reemplace el calentador eléctrico | |
| 3. Controlador de temperatura defectuoso | 3. Reemplace el controlador de temperatura | |
| 4. Cable de conexión del sensor de temperatura suelto | 4. Apriete la tuerca de conexión del sensor | |
| 3. Desviación significativa entre el punto de ajuste y la temperatura de la cámara | 1. Sensor de temperatura defectuoso | 1. Reemplace el sensor de temperatura |
| 2. Temperatura ambiente excesivamente alta (superior a 30°C) | 2. Operar en un ambiente con aire acondicionado | |
| 4. Fallo en el control de temperatura | 1. Montaje del sensor de temperatura separado | 1. Asegure el sensor de temperatura |
| 2. Controlador de temperatura o tiristor defectuoso | 2. Reemplace el controlador de temperatura y el tiristor |
