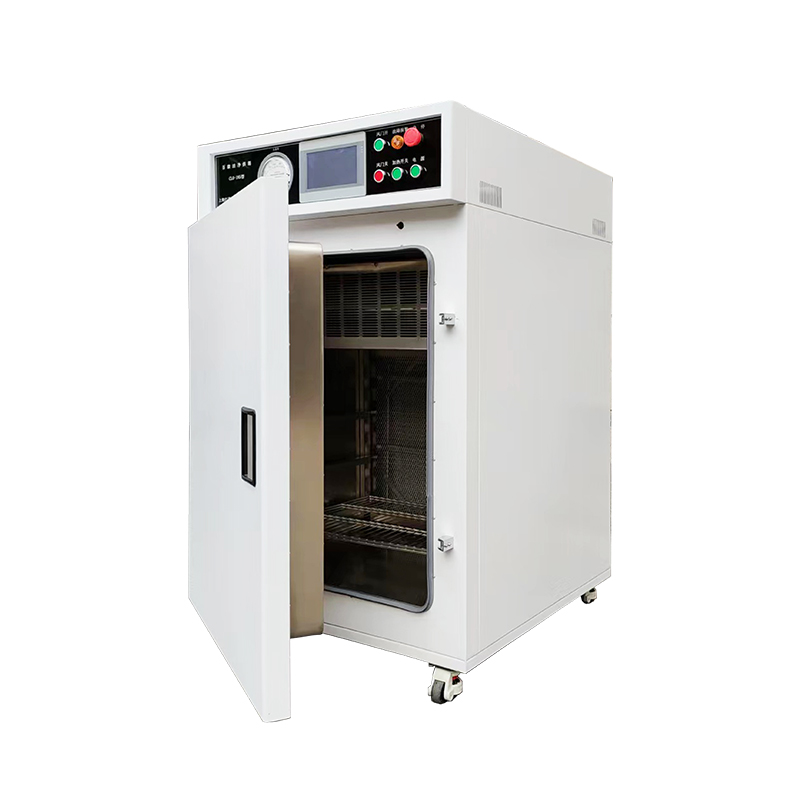

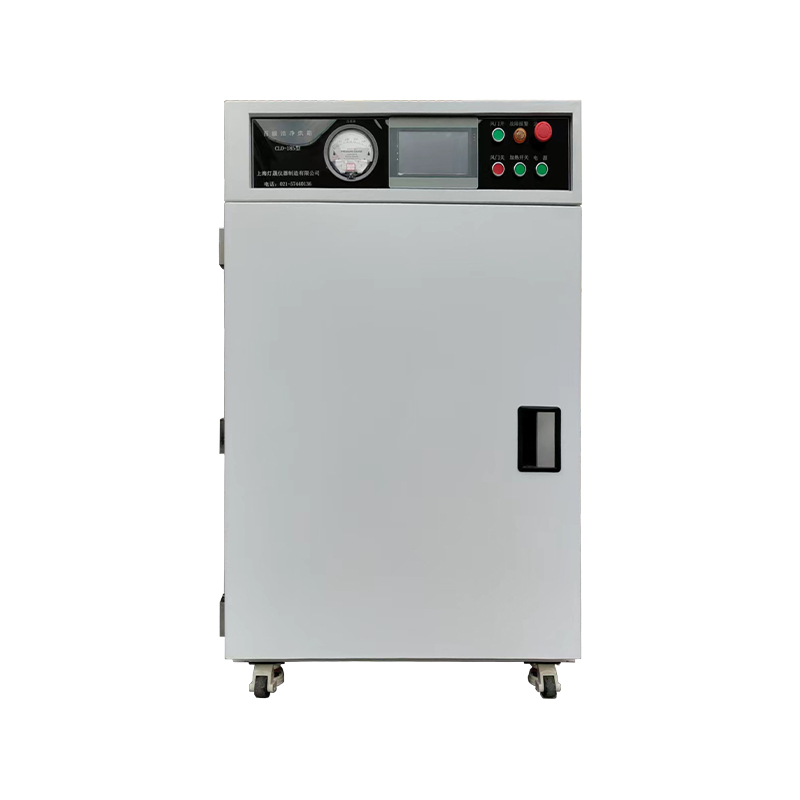

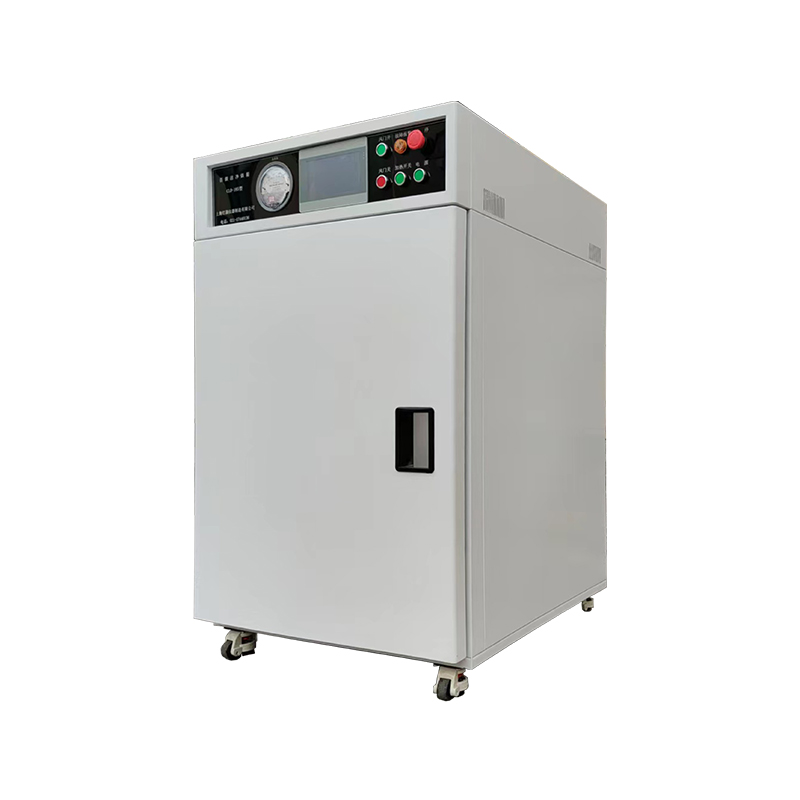

El horno de secado de sala limpia de clase 100, también conocido como horno de horneado de sala limpia de clase 100 o gabinete de secado de sala limpia de clase 100, es un equipo especial que integra el secado a alta temperatura con el control del entorno de la sala limpia. A través de un sistema de filtración HEPA de alta eficiencia y una organización direccional del flujo de aire, la cámara de trabajo alcanza los estándares de limpieza ISO 6 (anteriormente Clase 100). El equipo adopta un modo de flujo de aire laminar vertical u horizontal, donde el aire caliente limpio se filtra mediante una unidad FFU montada en la parte superior (eficiencia de filtración ≥99,99 % para partículas de 0,3 μm) y se distribuye uniformemente por toda la superficie de trabajo. También está equipado con un módulo automático de purificación de ducha de aire para garantizar una rápida recuperación de la limpieza durante las operaciones de apertura de puertas. El rango de control de temperatura cubre 50-300℃, con una fluctuación de ≤±1℃. Es adecuado para procesos de secado sensibles a la contaminación por partículas en campos de fabricación de precisión. Se utiliza principalmente en electrónica, circuitos integrados, secado y curado de pegamento negro COB, pantallas, chips, LCD, CMOS, IS e industrias farmacéuticas. También se puede utilizar para pruebas de alta temperatura que requieren una alta limpieza ambiental. Es un equipo esencial para el secado, tratamiento térmico, envejecimiento térmico, pruebas a alta temperatura y curado de artículos en las industrias mencionadas anteriormente.
① Los filtros HEPA/ULPA de alta eficiencia incorporados proporcionan una eficiencia de filtración de hasta el 99,99 % para partículas de 1 μm, lo que garantiza una limpieza continua ISO Clase 5 (Clase 100) dentro de la cámara, cumpliendo con los estrictos requisitos de los procesos de precisión.
② Utilizando un diseño avanzado de dinámica de fluidos y ventiladores de alto rendimiento, logra una circulación de flujo laminar vertical de aire caliente dentro de la cámara, asegurando una uniformidad de temperatura de ≤±1,5℃ en el área de trabajo.
③ Todas las paredes interiores cuentan con esquinas redondeadas, soldadura sin costuras y tratamiento de electropulido, eliminando fundamentalmente la limpieza de zonas muertas y el riesgo de acumulación de partículas, garantizando la pureza del proceso.
④ Equipado con una pantalla táctil a color y un controlador PLC programable de múltiples segmentos, permite un ajuste preciso de las curvas de calefacción, temperatura constante y refrigeración, lo que permite la automatización total y la trazabilidad de datos para procesos complejos.
⑤ La cámara central suele estar hecha de acero inoxidable cepillado SUS304 y posee una excelente resistencia a la corrosión y a altas temperaturas, especialmente adecuada para procesos sensibles como semiconductores y fotorresistencias.
⑥ Compuesto por un ventilador centrífugo resistente a altas temperaturas y un sistema de guía de aire de precisión, garantiza una transferencia de calor rápida y uniforme a cada superficie del material, mejorando significativamente la eficiencia y la consistencia del secado.
⑦ Utilizando tiras de sellado dobles hechas de caucho de silicona o caucho fluorado, y complementadas con un dispositivo de bloqueo neumático, aísla eficazmente la intrusión de aire contaminado externo al tiempo que garantiza la estabilidad de la atmósfera interna del proceso.
⑧ Integró múltiples circuitos de seguridad de hardware y software, incluida protección contra sobretemperatura, protección contra sobrecorriente, enclavamiento del ventilador y protección contra fugas, lo que proporciona una protección sólida para el funcionamiento estable a largo plazo de los equipos y productos.
⑨ Mediante el pulido del espejo de la cámara interior y el tratamiento de descontaminación por horneado a alta temperatura, se reducen significativamente los compuestos orgánicos volátiles que el equipo puede generar durante el funcionamiento a alta temperatura.
⑩ Utilizando materiales aislantes de alto rendimiento y un diseño de calentador optimizado, combinado con un algoritmo de ajuste de potencia adaptativo PID, logra un calentamiento rápido y un control preciso de la temperatura al tiempo que reduce eficazmente el consumo de energía.
⑪ Se encuentran disponibles interfaces opcionales de nitrógeno u otro gas inerte y un sistema de control de presión micropositiva en la cámara para crear un excelente ambiente de secado sin oxígeno para procesos sensibles al oxígeno o la humedad.
⑫ Los módulos principales, como filtros, ventiladores y calentadores, adoptan estructuras estandarizadas y de liberación rápida, lo que simplifica enormemente los procesos diarios de mantenimiento, limpieza y reemplazo de repuestos, lo que reduce el tiempo de inactividad. ⑬ El entorno de cámara independiente y el sistema de filtración eficiente evitan eficazmente la contaminación cruzada entre diferentes lotes de materiales, lo que lo hace especialmente adecuado para la investigación y el desarrollo y la producción de múltiples variedades y lotes pequeños.
⑭ Su excelente limpieza y rendimiento de control de temperatura lo hacen perfectamente adecuado para campos de vanguardia en industrias de alta tecnología, como la fabricación de chips semiconductores, el embalaje MEMS, los productos biofarmacéuticos y la óptica de precisión.
⑮ Servicio postventa garantizado: Una red integral de servicios postventa que cubra la mayor parte del país garantiza un uso sin preocupaciones para los usuarios (Nota: excluyendo muy pocas ciudades y pueblos remotos);
⑯Soluciones de soporte técnico: proporciona orientación técnica multifacética que incluye tutoriales en video, teléfono y video en línea, demostrando intuitivamente el rendimiento del equipo y los métodos operativos para ayudar a los usuarios a dominarlo rápidamente.
① Material de la carcasa exterior: Fabricada con una placa de acero laminada en frío de alta calidad seleccionada (Q235), formada con precisión utilizando tecnología CNC. La superficie se trata con fosfatación y recubrimiento en polvo antiestático, lo que da como resultado una cubierta robusta. Es antiestático, resistente a la corrosión y a los arañazos, lo que garantiza una calidad duradera;
② Cámara de Trabajo: Fabricada en acero inoxidable SUS304 espesado, que posee excelente estabilidad a altas temperaturas y resistencia a la corrosión, con una superficie lisa para una fácil limpieza;
③ Panel de control: controlador de pantalla a color de alta gama, que muestra datos clave como temperatura y tiempo en tiempo real con alta precisión. Cuenta con funciones inteligentes de diagnóstico de fallas y alarma, lo que proporciona interacción intuitiva entre humanos y máquinas y control completo al alcance de su mano;
④ Sistema de circulación: utiliza un potente ventilador de turbina y un diseño de flujo de aire científico para lograr una circulación de aire caliente de alta velocidad, lo que garantiza una excelente uniformidad de temperatura dentro de la cámara de trabajo, evita el sobrecalentamiento localizado y mejora significativamente la eficiencia del secado y la consistencia del procesamiento;
⑤ Equipado con múltiples mecanismos de seguridad como protección contra sobretemperatura y protección contra sobrecarga, lo que garantiza un funcionamiento estable a largo plazo, adecuado para uso de alta frecuencia en investigación;
⑥ Capa aislante: El espacio entre la carcasa exterior y la cámara de trabajo está lleno de algodón de fibra cerámica de alta pureza (Al₂O₃) de 75 mm de espesor, lo que proporciona un aislamiento térmico superior, reduce en gran medida la pérdida de calor, garantiza una temperatura constante y logra una alta eficiencia energética;
⑦ Sello de puerta: Puede soportar el envejecimiento oxidativo térmico durante mucho tiempo, manteniendo la elasticidad y la integridad del sellado, previniendo eficazmente la pérdida de calor y asegurando la estabilidad de la temperatura de la cámara de trabajo;
⑧ Tubo calefactor: Fabricado en acero inoxidable y alambre de aleación calefactora eléctrica de alta resistencia, con una eficiencia térmica superior al 95%. El diseño integrado proporciona buen aislamiento, resistencia a la corrosión y resistencia a la oxidación, adecuado para entornos industriales de alta temperatura, húmedos y corrosivos, garantizando una larga vida útil y un rendimiento estable;
⑨ Estantes: La configuración estándar incluye estantes de malla cromada altamente resistentes a la corrosión con tratamiento de endurecimiento de la superficie, que brindan resistencia a la oxidación, resistencia a ácidos y álcalis y capacidad de carga estable; admite la personalización flexible de varios materiales y tipos de orificios, incluidos acero inoxidable, aleación y teflón, lo que se adapta perfectamente a aplicaciones exigentes en productos farmacéuticos, electrónicos e investigación científica Proporcionar soluciones de carga precisas y confiables para procesos de secado de alta gama.
⑩ Algunos modelos de gran capacidad están equipados con ruedas universales silenciosas de alto rendimiento, que combinan un movimiento flexible con un posicionamiento estable, adecuadas para laboratorios de precisión y entornos industriales de alta gama, mostrando tecnología detallada y un diseño fácil de usar.
① Al adoptar algoritmos PID avanzados y controladores programables de múltiples segmentos, puede configurar con precisión y ejecutar automáticamente curvas complejas de calentamiento, temperatura constante y enfriamiento. El modo de programa y el modo de valor fijo se pueden cambiar libremente, lo que garantiza la repetibilidad y confiabilidad del proceso.
② Equipado con una pantalla táctil de alta definición de gran tamaño, que proporciona una experiencia de operación gráfica intuitiva, visualización dinámica en tiempo real de todos los parámetros operativos, estado del equipo y curvas en tiempo real, simplificando el proceso de operación.
③ Sensores de temperatura multipunto integrados y ampliables con módulos de monitoreo de presión de aire y punto de rocío (humedad), que proporcionan un monitoreo integral en tiempo real del entorno interno de la cámara para garantizar condiciones de proceso estables.
④ Monitoreo en tiempo real del funcionamiento del ventilador y del estado del filtro de alta eficiencia, entrelazado con el sistema de calefacción, asegurando una circulación estable del flujo de aire y manteniendo la limpieza de Clase 100 para evitar la contaminación por partículas.
⑤ Controlador de flujo másico (MFC) opcional y sistema de control de presión micropositiva para un control preciso del caudal de gases inertes como el nitrógeno y la presión dentro de la cámara, proporcionando una atmósfera protectora para procesos sensibles.
⑥ Chip de almacenamiento incorporado de gran capacidad, que registra automáticamente todos los parámetros del proceso, curvas y eventos de alarma, lo que admite la exportación de datos y registros de auditoría para cumplir con estrictos estándares de gestión de calidad.
⑦ Protector de sobretemperatura independiente integrado, protector de fugas, protección contra sobrecarga del ventilador, interruptor de enclavamiento de puertas y otros circuitos de hardware, construyendo una barrera de seguridad de múltiples capas que combina hardware y software.
⑧ Configuración estándar con interfaces de comunicación Ethernet y RS-485, que admite monitoreo remoto y adquisición de datos, lo que permite la integración con sistemas MES de fábrica y sienta las bases para fábricas inteligentes.
⑨ Admite configuraciones de permisos de contraseña de varios niveles, diferencia entre privilegios de administrador y operador, evita eficazmente la modificación no autorizada de parámetros y garantiza la seguridad de las recetas de procesos principales y la operación del equipo.
⑩ Cuenta con una función integral de autoverificación del sistema, que puede diagnosticar y localizar con precisión condiciones anormales en tiempo real, emitiendo alarmas audibles y visuales y mostrando información de fallas, mejorando enormemente la eficiencia del mantenimiento.
| Modelo | DEP-185HD | DEP-275HD | DEP-485HD | DEP-985HD |
| Controlador | PLC integrado (100 grupos / 100 segmentos por grupo) | |||
| Interfaz hombre-máquina (HMI) | Pantalla táctil de 7 pulgadas | |||
| Clase de limpieza | Clase 100 | |||
| Rango de temperatura | RT 10～250℃ | |||
| Uniformidad de temperatura | ±2,5%℃ | |||
| Fluctuación de temperatura | ≤±1℃ | |||
| Concentración de partículas de la cámara | 1um≤8320pc/m³ | |||
| Rango del temporizador | 0~9999min | |||
| Filtro | Filtro HEPA de alta temperatura H14 | |||
| Sistema de control de acceso | Bloqueo electromagnético (entrebloqueo) | |||
| Filtro Dimensions (mm) | 480x350x90 | |||
| Flujo de aire nominal | 650 m³/h | |||
| Dimensiones de la cámara (mm) | 600x500x600 | 600*500*900 | 800*600*1000 | 1000*700*1400 |
| Dimensiones exteriores (mm) | 965x1240x1510 | 965x1240x1810 | 1290x965x1790 | 1950x1055x1790 |
| Volumen | 180L | 270L | 480L | 980L |
| Fuente de alimentación | AC220V/18A | 220V/20A | 380 V/18 A | 380 V/30 A |
| Potencia nominal | 3,5KW | 4KW | 6KW | 9KW |
| Peso bruto / Peso neto | 300/255KG | 350/320KG | 490/450 KG | 810/730KG |
| Estantes estándar | 2 | |||
| Entorno operativo | 0～45℃ | |||
| No. | Nombre | Parámetros | Foto de referencia |

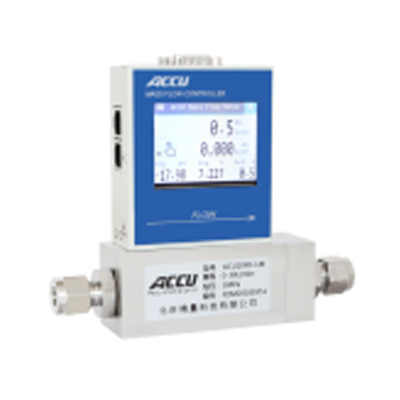

| 1 | Controlador de flujo de masa | ① 0~30 L/min | |
| 2 | Limitador independiente de sobretemperatura | ① Protección secundaria contra sobreimpulso de temperatura y fuga | |
| 3 | Impresora incorporada | ① Impresión en tiempo real | |
| 4 | Puerto de prueba | ① Material: Baquelita de acero inoxidable | |
| 5 | Registrador de temperatura multipunto | ① 6 canales | |
